在這樣的背景下，近兩年C0B小間距顯示屏技術成為了LED小間距領域的熱門技術，它與傳統的Sm表貼式LED屏有著顯著的區別。C0B小間距技術能夠?qū)Ⅻc(diǎn)間距縮小至1.0mm以下，同時確保了顯示屏的穩定性，避免了脫燈現象的發生。這種技術的耐撞性能更強，因此它極大地提升了小間距LED產品的分辨率，引領LED顯示屏進入了一個更加清晰的視覺領域。與此同時，傳統小間距LED技術的局限性也日益凸顯。
目前，S1D表貼式小間距顯示屏技術是市場上廣泛采用的主流LED顯示技術。它主要依賴于SID分立器件技術來構建。然而，隨著點間距的不斷縮小，S1D表貼式技術也逐漸暴露出一些技術瓶頸和局限性。
首先，點間距的局限性是一個主要問題。目前大多數采用Sm表貼技術的小間距LED顯示屏的點間距通常在P1.2到P2.0之間，能夠做到P1.0以下的非常少。即使有些產品勉強達到了這一標準，其穩定性也往往不盡如人意，導致脫燈現象頻繁發生。

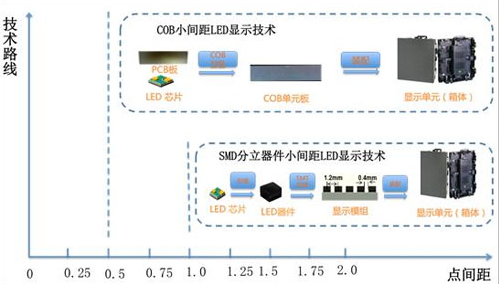

其次，C0B小間距技術應運而生，旨在解決上述問題。C0B小間距技術是通過直接將LED芯片固定在PCB板上，并使用膠水對LED芯片進行包封。這種技術方式的優勢主要體現在以下幾個方面：
首先，點間距更小。目前主流的Sm封裝小間距顯示屏的點間距通常在P1.2到P2.0之間，進一步縮小點間距變得非常困難。而C0B小間距顯示技術可以實現接近P0.5的點間距，使得點間距更小，滿足了市場對更高分辨率的需求。
其次，C0B小間距技術具有更強的防碰耐撞性能。傳統的小間距LED顯示屏是先將LED芯片固晶、焊線在支架上，然后通過樹脂封裝，并通過回流焊將SmD器件焊接在PCB板上。由于焊盤尺寸較小，在回流焊過程中燈珠容易被碰掉，防護性能不佳。而C0B小間距技術直接將LED芯片固定在PCB板上，并使用膠水封裝，因此更能防止外力損傷，具有很強的防護能力。
最后，C0B小間距技術的穩定性更好。C0B小間距技術取消了LED支架，并且去除了通過回流焊連接PCB板的環節，直接將LED芯片焊接在PCB板上。因此，它的可靠性更高，大大降低了掉燈率?？梢哉f(shuō)，C0B小間距技術是新一代的小間距LED顯示技術，它主要解決了傳統LED顯示屏的掉燈問題，并且進一步降低了點間距。隨著用戶對點間距要求的不斷提高，C0B小間距技術無疑將成為未來市場上主流的LED顯示技術。
