一、定義

光強分布是指光源在空間中發射出的光的強度分布情況。它能夠記錄光源的光通量、光數量、功率、功率因數、光源尺寸、光源效率以及光源制造商和類型等信息。然而，其核心在于記錄光源在所有方向上的光強分布情況。

二、分布曲線的分類

根據對稱性質，光強分布曲線一般可分為軸對稱、對稱和非對稱三種類型。

a）軸對稱：也稱為旋轉對稱，意味著所有方向的光強分布曲線都呈現出基本對稱性，通常適用于管狀燈和露天燈。

b）對稱：當燈具在C0°和C180°剖面的光強分布是對稱的，同時C90°和C270°剖面的光強分布也是對稱的，這樣的光強分布曲線被稱為對稱的光強分布。

c）非對稱：指的是C0°和C180°以及C90°和C270°剖面上的光強分布均不對稱。

光強分布曲線還可根據光束角度分為窄光束、寬光束、次要光束等類型。

窄光束：光束角度小于20°。

次要光束：光束角度在20°至40°之間。

寬光束：光束角度大于40°。

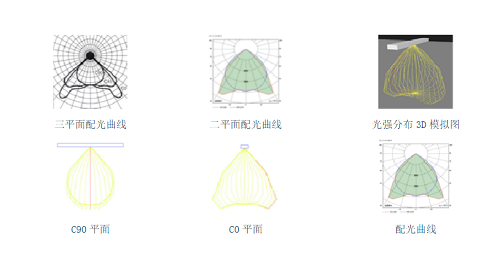

任何燈具的光強在不同空間中均有所不同，我們可以通過數據或圖形記錄光強在空間中的分布。通常，我們使用y坐標來表示光強分布，以坐標原點為中心，用矢量標記不同空間中的光強，然后連接矢量的終點，形成光強分布曲線。由于大多數燈具的形狀是軸對稱的旋轉實體，其在空間中的光強分布也是軸對稱的。因此，在任意表面上取燈具軸上的一點，使用這個光強分布曲線來代表整個空間的光強分布是足夠的。

如果空間中的光強分布不對稱，例如線性熒光燈，我們需要使用多個不同表面上的光強分布曲線來描述空間光分布。以燈具的長軸和垂直中心表面為C0平面，并通過燈具中心垂直于C0平面的C90平面來表示。要使用C0、C90，至少需要兩個平面上的光強分布曲線來表示燈具的非對稱光分布。

三、理解光強分布曲線

為了比較各種照明燈具的光分布特性，假設一個均勻光通量為1000流明的虛擬光源來提供光強分布數據。因此，實際光強應該是光強值乘以實際光通量與1000的比值所得到的計量數據。燈具的光強分布是通過燈具的反射器控制光線來實現的，沒有使用不透明的棱鏡、光柵或散光罩來控制光線。反射器是燈具的基本控制光部分，其反射率越高，規則反射越強。
