LED 在很多方面與傳統照明光源競爭，包括更高的能源效率、更長的使用壽命和更小的尺寸。 然而，困擾許多照明設計師的一個缺點是成本，這也是 LED 制造商不斷創新以提高規模經濟的關鍵原因。 旨在幫助降低成本的最新封裝解決方案之一是板上芯片 (COB) 光源模塊，其中 LED 芯片采用半導體芯片的形式，既不封裝也不連接，而是直接安裝到 PCB 或 更一般地說，是基材。 這種封裝風格還提供了一些相關的好處，例如更大的設計靈活性、更好的光分布和更簡單的制造工藝。

設計師在下一個設計中認真考慮 COB LED 的原因還有很多。 在 Research and Markets 最近提供的一份報告中，分析師指出，COB LED 屬于廣域發光器（因此也可用于高速公路和路燈），具有三大優勢：更好的混色、更好的照明效果和 熱阻要求低。 此外，該公司分析師表示，由于這些 COB LED 提供更高的功率密度、更高效的散熱，并且需要的電路板空間更小，因此非常適合各種通用照明應用。

現在讓我們來看看幾個 COB LED 示例，包括 Bridgelux 的 Vero?、Sharp 的 Zenigata 和 Cree 的 CXA 產品，這些產品將展示這些設備如何簡化照明設計，同時節省能源和降低成本。

去年，Bridgelux（加利福尼亞州利弗莫爾）推出了其 Vero 系列 COB LED 陣列（圖 1），具有高性能光效：標稱值 120 lm/W，最低平均值 110 lm/W。 據稱，與上一代產品相比，這一改進可節省約 11% 的能源。 該系列有四種發光表面 (LES) 配置，可在較寬的電流范圍內工作。 此外，Vero 陣列還提供兩個 SDCM（標準偏差顏色匹配）和三個 SDCM 顏色控制選項，以提供高顏色控制精度和均勻照明。

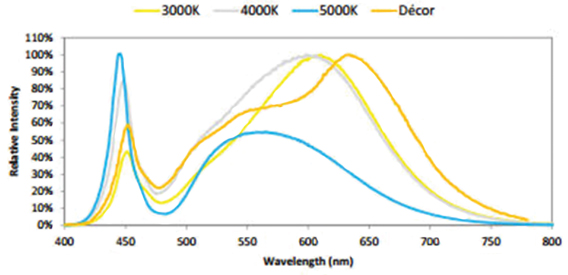

圖 1：Bridgelux Vero 系列提供 70、80、90 和 97 Décor 的 CRI 選項。 （暖白色的色譜為 3,000 K 80 CRI，中性白色為 4,000 K 80 CRI，冷白色為 5,000 K 70 CRI。由 Bridgelux 提供）。

Bridgelux 表示，更高精度的色彩控制“通過在相鄰光源之間提供更高的一致性和均勻性來提高光質量”。此外，Vero 系列超出了加州能源委員會對燈具和燈具的 R9 要求。

據 Bridgelux 稱，120 lm/W 的功效規格是所有外形尺寸的平均性能，基于標稱電流驅動的 3,000 K、80 CRI 配置。 然而，當以較低電流驅動時，設計人員可以實現高達 140 lm/w 的效率。

Vero 平臺還支持即插即用連接，這得益于板載連接器端口，可實現無焊接電氣連接，并且易于照明制造商安裝，這有助于簡化他們的生產流程。 優點包括更低的成本、更快的上市時間和更低的庫存要求。

以下是主要規格：

·流明輸出性能范圍為 240 至 16,400 流明

·CCT 選項從 2,700 到 5,000 K

·CRI 選項包括 70、80、90 和 97 CRI Decor 產品

·用于 2,700 K 至 4,000 K CCT 的三個 SDCM 標準，具有兩個 SDCM 選項

· 在高達 2 倍額定驅動電流的情況下可靠運行

徑向模具圖案提高了流明密度和光束控制

·隔熱焊盤

·無焊連接器端口，可實現即插即用連接和現場升級

頂部產品標記和二維條形碼

其他優勢包括與各種標準驅動器（350 mA 增量）和光學組件的兼容性，從而提供更大的設計靈活性和更多選項，有助于縮短產品開發周期、降低成本并減少庫存問題。

夏普電子公司的 Zenigata COB 技術也提供了簡化的設計。Zenigata 系列模塊有三種類型：Mega、Mini 和 Petite Zenigata。 夏普的設計使用陶瓷基板而不是金屬，該公司表示，這種設計可提供“最佳散熱效果，且不會變色”。 這意味著色偏較低，流明輸出隨時間一致。 均勻的 LES 簡化了光學設計，同時提高了各種應用中的光質量。

讓我們仔細看看夏普COB模塊。

Mega Zenigata 50 至 80 W 模塊因其節能功能而面向高功率照明應用。 據稱，高亮度 LED 可以消除在燈具中使用多個 LED 時出現的均勻性問題。 這些模塊允許在燈具中僅使用一個 LED，這不僅解決了均勻性問題，還節省了空間。 Mega Zenigata 系列采用 20 × 24 mm 封裝尺寸，包括高 CRI 模塊和普通 CRI 模塊，最低性能分別為 90 CRI 和 80 CRI。 這些 COB LED 可用于室內和室外照明應用，包括建筑照明、聚光燈、筒燈、嵌入式罐頭燈、區域和物體照明以及高強度照明。

對于中型產品應用，夏普提供 15 W Mini Zenigata COB 系列，該系列憑借其圓形 8 毫米 LES 簡化了透鏡和反射器設計。 據夏普稱，Mini Zenigata LED 的封裝尺寸為 15 x 12 x 1.6 mm，其表面積約為 Mega 產品的三分之一，同時發射面積也有所減少。 應用包括室內和室外照明、建筑照明、閱讀燈、聚光燈、移動照明、吊燈、標志和符號燈具以及區域和物體照明。

對于低瓦數產品，Petite Zenigata COB LED（圖 2）的功率范圍為 4 至 6 W，專為需要較小透鏡的應用而設計，包括小型聚光燈或軌道燈燈具。 這些 LED 提供 8 x 12 mm 的小型封裝尺寸和 4 mm LES。 9.6 V 產品允許在 MR16 燈（通常需要 12 V）中使用降壓 DC/DC 轉換器，而更高電壓的 40 V 部件則簡化了線路電壓 GU10 燈的驅動器設計。 這些 LED 可用于需要非常小型緊湊型透鏡的設計，包括 MR16 替換燈、GU10 替換燈、小型軌道燈、小型聚光燈、吊燈、小型閱讀燈和小型強調燈。 高 CRI 系列（最低 CRI 90）提供 300 至 395 流明的亮度。

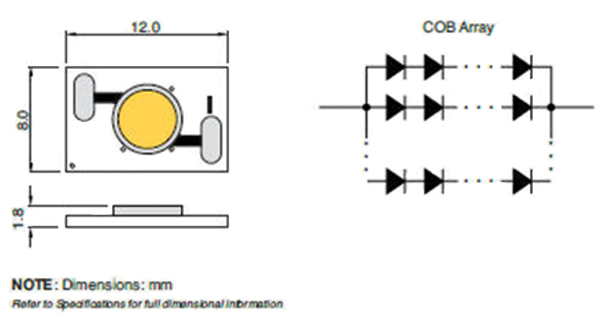

圖 2：Sharp Petite Zenigata COB LED 提供 8 x 12 mm 的小型封裝尺寸和 4 mm LES。 9.6 V 產品允許在 MR16 燈（通常需要 12 V）中使用降壓 DC/DC 轉換器； 而更高電壓的 40 V 部件則簡化了線電壓 GU10 燈的驅動器設計（由夏普提供）。

Cree Inc.（北卡羅來納州達勒姆）最近推出了 CXA3070 LED 陣列，擴展了其 CXA 系列，該陣列在 85°C 時可提供超過 11,000 流明。 高光輸出 LED 陣列旨在簡化設計并降低總系統成本，在 85°C 和 70-95 CRI 選項下提供高達 134 流明/瓦。 這些 LED 在 85°C 下進行表征和分檔，提供 ANSI White 和 EasyWhite 色溫（2,700 K 至 5,000 K）。

CXA3070 LED 陣列具有高流明輸出和高光效，能夠提供 8000 至 10,000 流明以上的系統性能。 換句話說：它可用于極高流明輸出應用，例如高棚燈和陶瓷金屬鹵化物替代品。

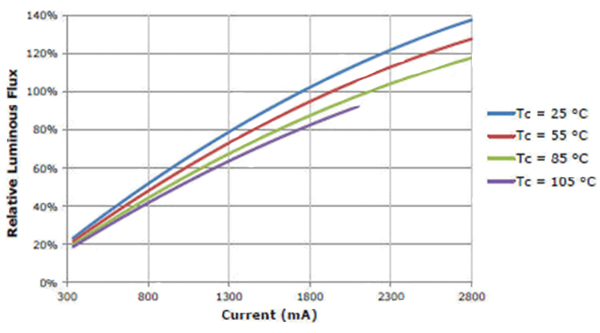

供應商為 CXA 3070 陣列提供的相對光通量值（下圖 3）是 CXA3070 在給定條件下穩態運行時的測量值除以分檔期間測量的光通量（TJ 下 1,925 mA 下的脈沖測量值）的比率。 = 85°C）。

例如，在 TC = 25°C、IF = 1,300 mA 的穩態操作下，相對光通量比為 80%，如圖所示。 CXA3070 LED 在分檔期間測量的光通量為 8,500 lm，在 TC = 25°C、IF = 1,300 mA 的穩態運行時可提供 6,800 lm (8,500 * 0.8)。

圖 3：相對光通量值基于 CXA3070 在給定條件下穩態運行時的測量值除以分級期間測量的光通量（TJ = 85°C 時 1,925 mA 下的脈沖測量）的比率（由 克里)。

Cree CXA3070 陣列的主要規格包括：

·提供四步和兩步 EasyWhite 色箱，色溫為 2,700 K、3,000 K、3,500 K、4,000 K 和 5,000 K

·提供 ANSI 白色色箱，色溫 4,000 K 和 5,000 K

·提供最低 CRI 70 和 80 選項

正向電壓：38.5V

·85°C 分檔和表征

·最大驅動電流2,800 mA

·115°視角，均勻的色度分布

·頂部焊接連接

綜上所述，成本始終是照明設計師面臨的一個大問題。 然而，隨著 LED 平均銷售價格的下降，COB LED 的采用將繼續增加，因?yàn)樵O(shè)計人員發現這些設備具有提供更高節能、更大設計靈活性以及更好光分布的潛力，這將使照明系統受益 制造商和最終用戶。
